一、概述

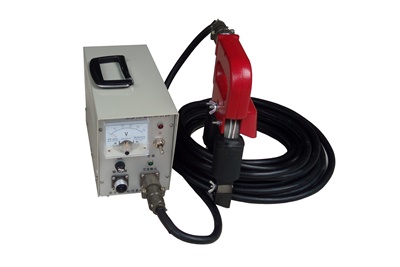

CDX－III磁粉探傷儀采用外加磁場磁化法，使儀器具有體積小、重量輕等優點。集成化電路使一臺設備兼?zhèn)湓瓗追N設備的全部功能，該儀器可配A、D、E、O四種探頭。

功能選配

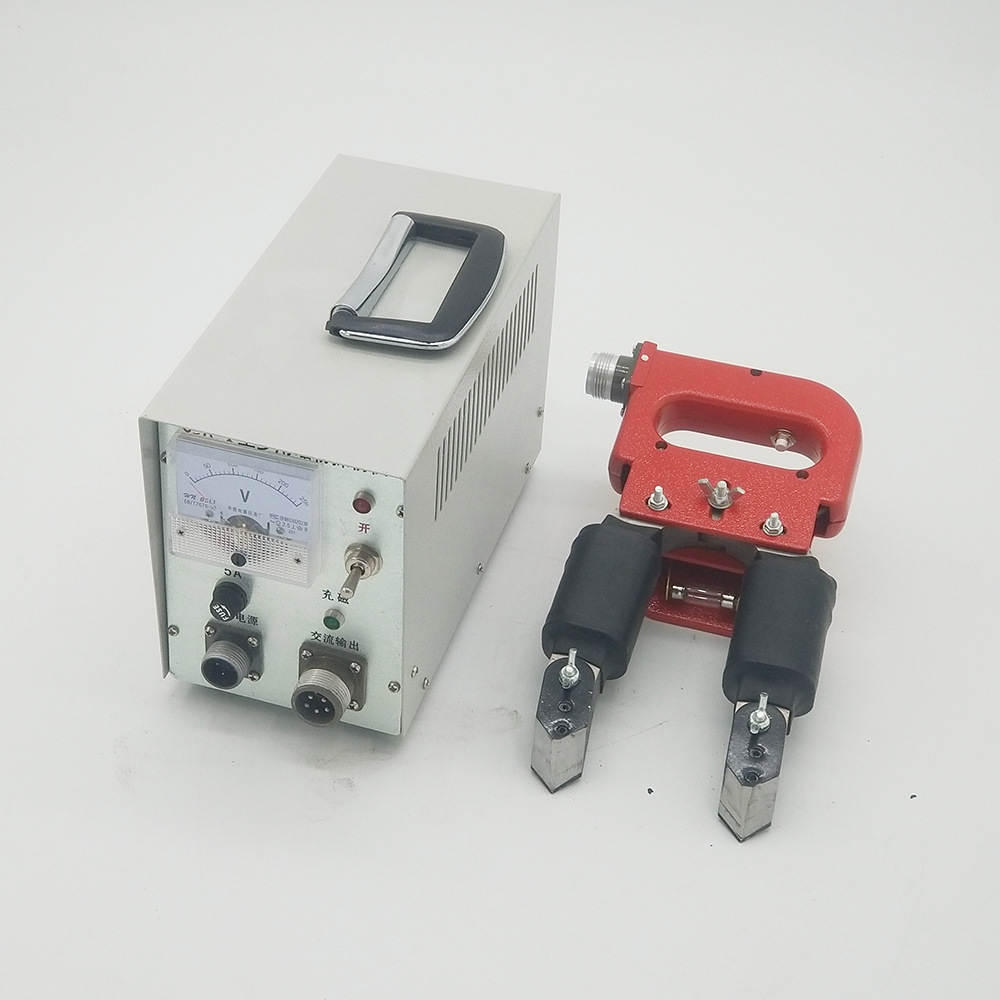

A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.ji距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:1.8㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。

D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。ji距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。

E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷,行走滾輪和工作燈可提高探傷速度.ji距:110㎜,提升力:AC≥12㎏,重量:3.0㎏.獨立利用這種探頭制成一臺設備叫旋轉磁場探傷儀，它利用兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探傷速度快、檢測質量高。

O型探頭：也稱環形探頭，內徑:150㎜,中心磁場≥180Oe.重量:2.5㎏.獨立利用這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。

二、技術性能

1、電源：AC 220V  ±10％ 50HZ  5A

2、輸出：AC  36V *2  15A 可選配A、D、E、O四種探頭

3、探傷速度： ≥6米/分

4、探頭溫升：≤60℃

5、工作節拍：建議在長時間連續工作時：

                      充磁時間≤3秒，間隙時間≥5秒

6、儀器重量：約7.0Kｇ
